Réalisations

Mes chantiers en images

Quelques interventions récentes, en photos — diagnostics, rénovations et dépannages menés dans le respect des règles de l'art.

Chaudière fioul WSB de 1971 avant intervention

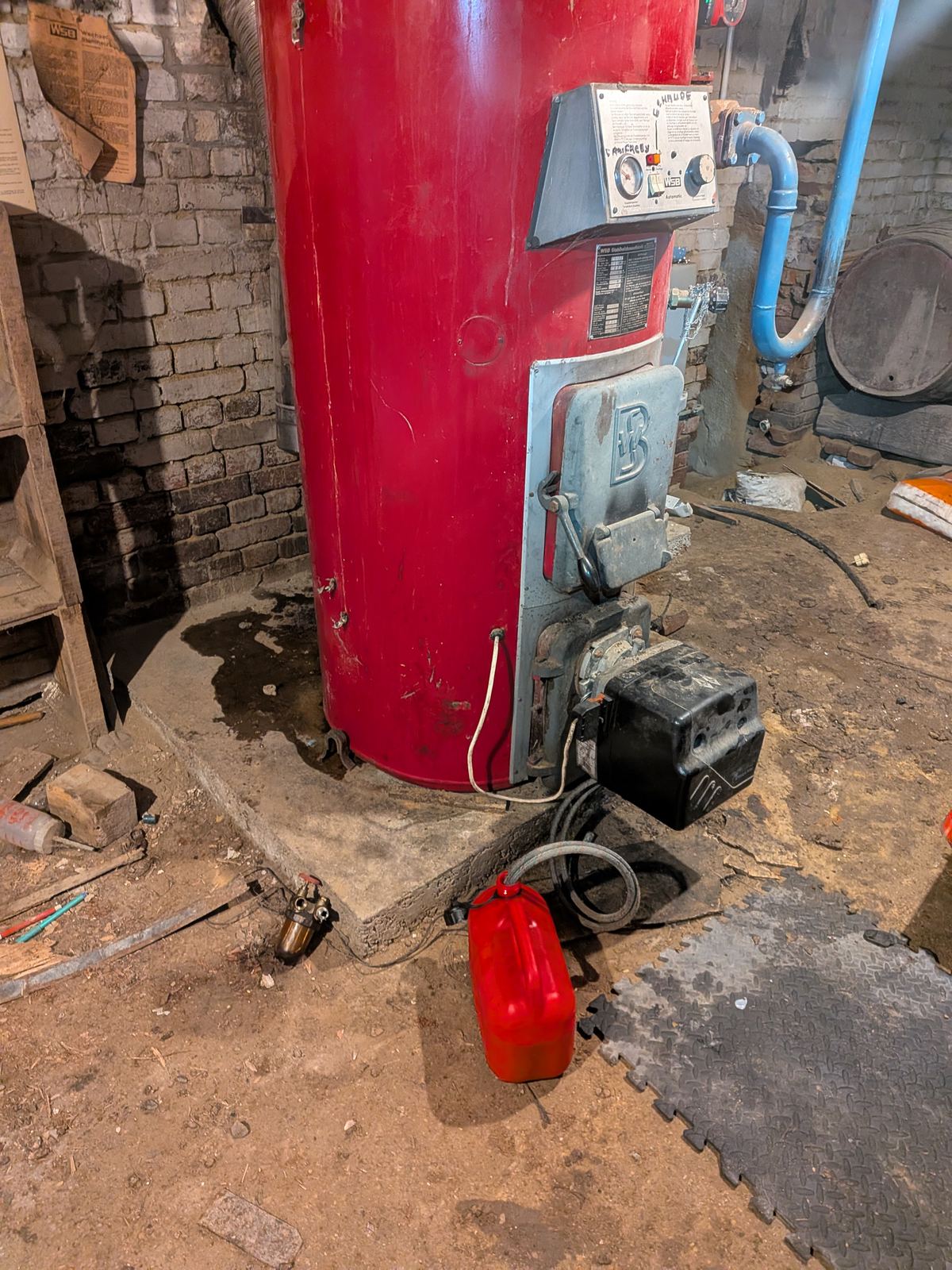

Détail du brûleur de la chaudière fioul

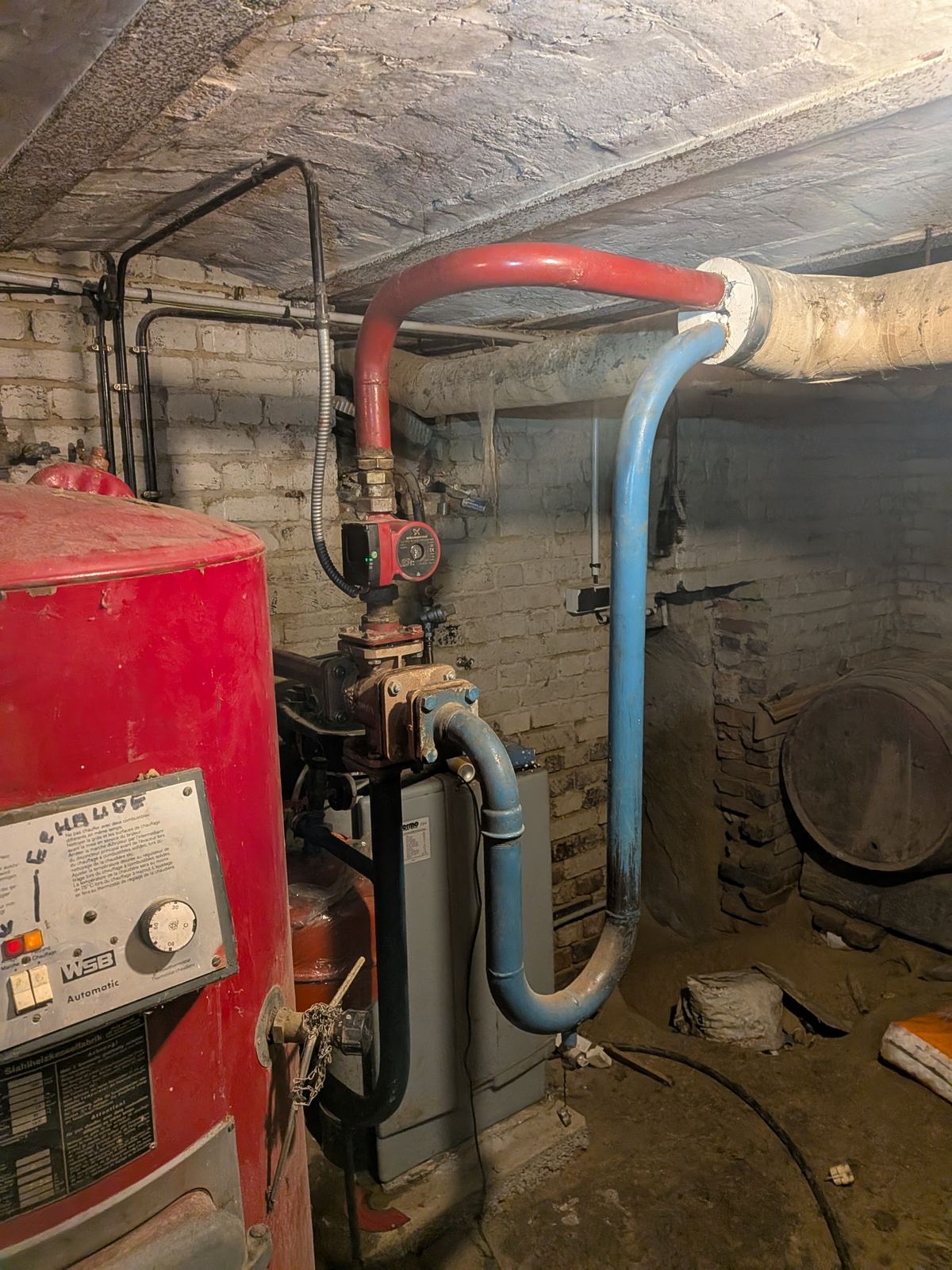

Vérification du corps de chauffe de la chaudière
1/1
Chauffage

Remise en route d'une chaudière fioul de 1971

Diagnostic et remise en route d'une chaudière allemande Walter Schmidt Burbach (WSB) de 1971.

Intervention suite à un vol de canalisations en cuivre (alimentation fioul et liaisons hydrauliques). Avant d'engager la reconstruction du réseau, l'étape essentielle était de tester le fonctionnement de la chaudière.

Caractéristiques techniques :

  • Modèle : WSB WTB mixte
  • Année de construction : 1971 (55 ans de bons et loyaux services)
  • Puissance : 40 kW
  • Brûleur : Franco Belge, Stella 3050

Démarche effectuée :

  • Mise en place d'une alimentation provisoire de fioul pour tester le brûleur
  • Mise en place d'une alimentation provisoire pour le remplissage en eau du réseau chauffage
  • Redémarrage brûleur, chaudière et vérification du corps de chauffe
  • Validation du fonctionnement pour la partie chauffage uniquement (circulateur, purge des radiateurs, vérification de la combustion...)

Optimisation de l'installation :

Pour la suite des travaux, la production d'eau chaude sera désormais assurée par un chauffe-eau électrique indépendant. Cette solution permet :

  • De simplifier le futur réseau hydraulique
  • De permettre l'arrêt complet de la chaudière hors saison de chauffe
  • De préserver le réservoir interne de 150 litres de cette « mamie » du chauffage

Étant face à une installation gourmande en fioul, j'en profite pour chercher des économies d'énergie concrètes pour le client. Le chantier de reconstruction du réseau cuivre peut maintenant débuter sur des bases vérifiées.

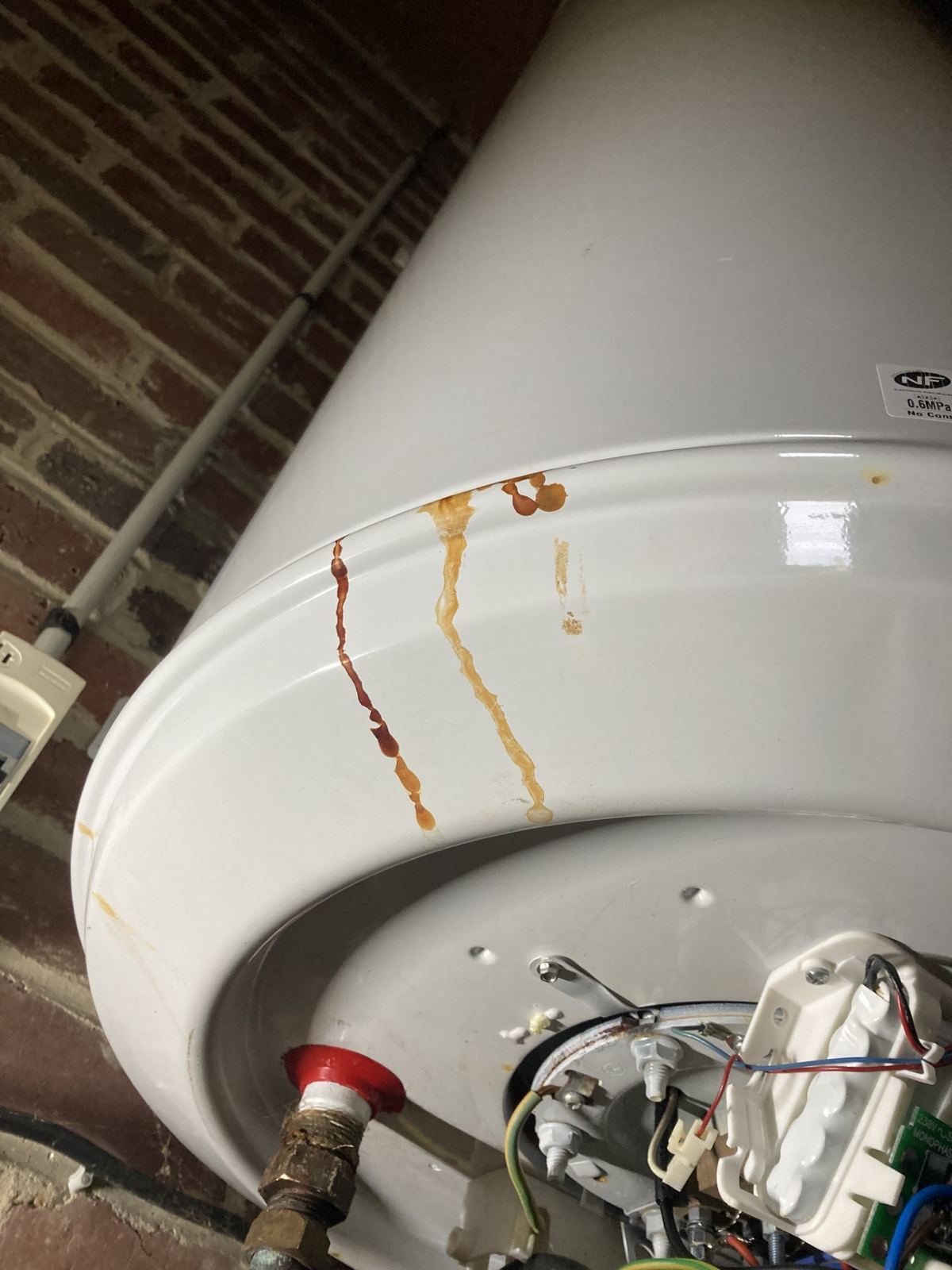

Fuite sur cuve de chauffe-eau électrique par corrosion galvanique

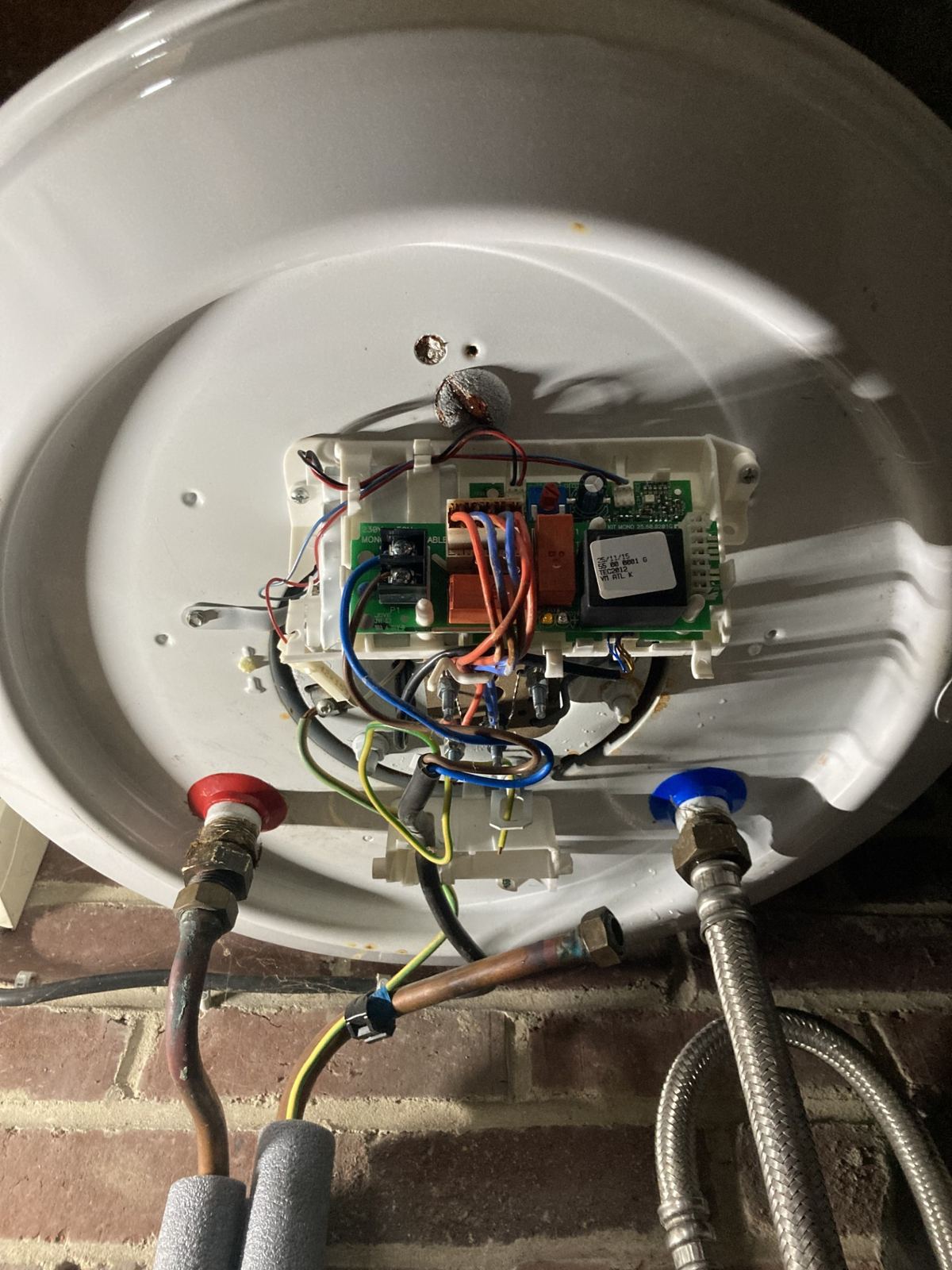

Raccordement du chauffe-eau électrique
Nouveau chauffe-eau électrique installé

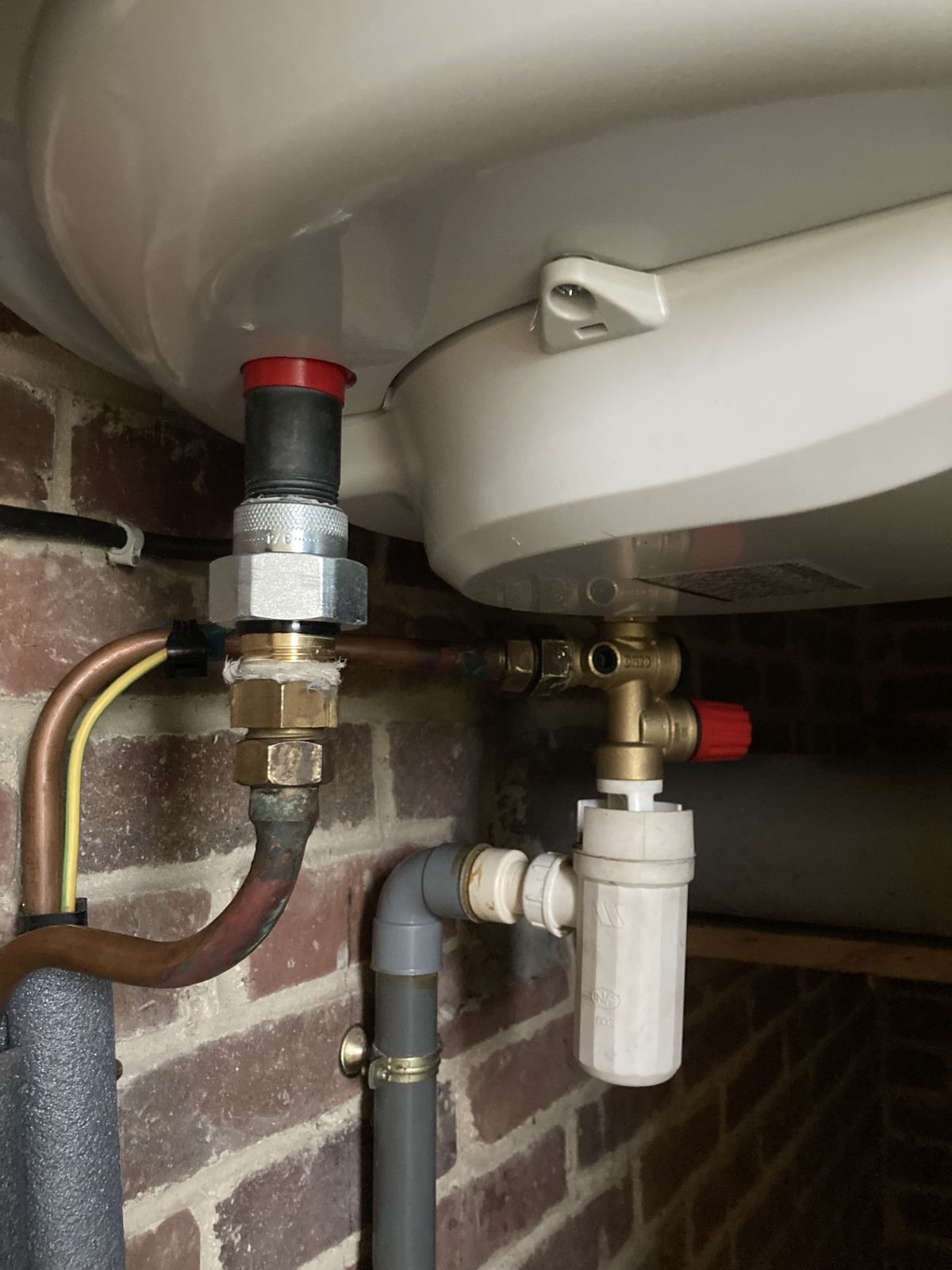

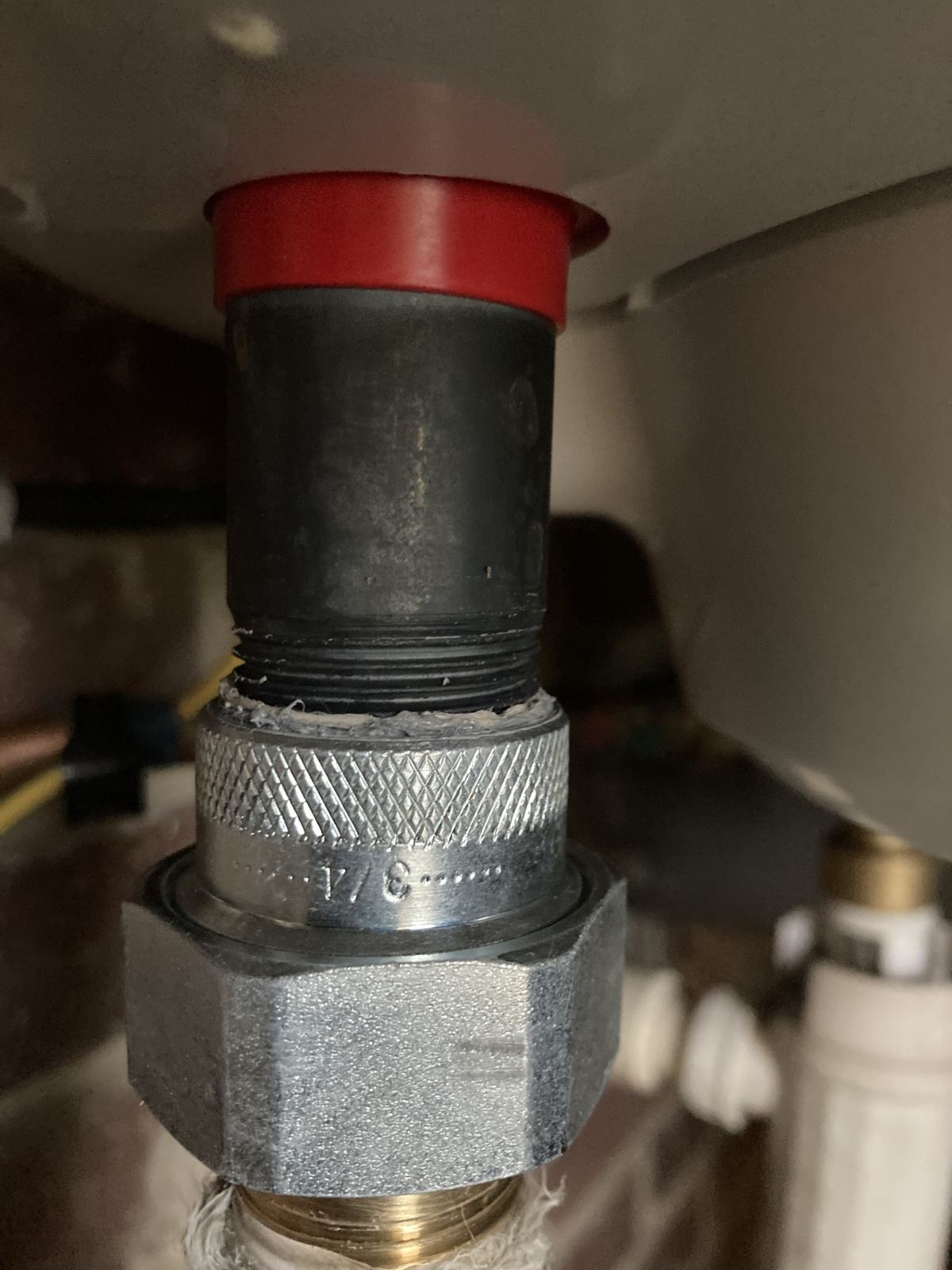

Raccord isolant diélectrique posé sur le chauffe-eau
Installation finalisée du chauffe-eau électrique
1/1
Plomberie

Remplacement d'un chauffe-eau électrique après corrosion galvanique

Remplacement d'un chauffe-eau électrique après seulement 5 ans d'utilisation (durée de vie moyenne : 10 ans). Cuve percée par le phénomène de « pile », ou corrosion galvanique.

La raison est malheureusement très simple : pas de raccord diélectrique monté sur la sortie d'eau chaude du chauffe-eau.

Le Raccord Isolant Diélectrique (RID) s'installe entre la sortie d'eau chaude du chauffe-eau électrique ou thermodynamique et le réseau hydraulique d'eau chaude. Sa mise en place isole le métal du chauffe-eau de celui des tuyaux du réseau d'eau chaude, empêchant ainsi la corrosion par effet électrochimique. Ce raccord n'est en général pas utile, sauf cas particulier, sur l'arrivée d'eau froide.

Quelques rappels et conseils importants à la pose d'un chauffe-eau :

  • La norme NF C 15-100 rend obligatoire l'installation d'un raccord diélectrique entre la sortie d'eau chaude du chauffe-eau et le laiton ou le cuivre du réseau hydraulique d'eau chaude. Sans sa mise en place, la longévité du chauffe-eau sera très largement réduite et toute garantie sera annulée.
  • La norme NF EN 1487 indique que si le groupe de sécurité est bien choisi par rapport aux caractéristiques du chauffe-eau, il sera obligatoirement installé directement sur l'arrivée d'eau froide sans accessoire supplémentaire (coude, flexible, rallonge…). Dans ce cas, le raccord diélectrique n'est pas nécessaire. Si un coude, un flexible, une rallonge ou toute autre pièce est en place entre le groupe de sécurité et l'arrivée d'eau froide du chauffe-eau, un raccord diélectrique sera obligatoirement installé.
  • Le DTU 60 et l'arrêté Freddy rendent obligatoire la mise en place d'une canalisation en cuivre d'une longueur minimale de 50 cm et/ou un limiteur de température en sortie d'eau chaude du chauffe-eau si la tuyauterie du réseau hydraulique est en PER ou en multicouche.
  • Dans tous les cas, l'arrêté Freddy rend obligatoire de limiter la température à 50°C dans les pièces réservées à la toilette et à 60°C dans les autres pièces. Chauffer l'eau à 60°C minimum permet d'éliminer toutes les bactéries (salmonelles). Un limiteur de température permet de chauffer l'eau dans le chauffe-eau à 60°C tout en distribuant l'eau dans le réseau à une température inférieure (en général 50°C, pour respecter la température maximale autorisée pour la toilette).
  • La norme NF C 73-222 indique qu'à partir de 50 L, un chauffe-eau doit être fixé sur un mur porteur avec les fixations adéquates, ou posé au sol ou sur un trépied avec reprise murale sur mur non porteur.
  • Pour faire des économies d'eau et protéger l'installation hydraulique des surpressions, il est possible de mettre en place un vase d'expansion sanitaire sur l'arrivée d'eau froide du chauffe-eau. Dans ce cas, un raccord diélectrique sera également mis en place sur l'arrivée d'eau froide (pour un chauffe-eau de 200 L, l'économie d'eau réalisée sera de l'ordre de 5 L par cycle de chauffe, soit l'équivalent de 1825 L/an).

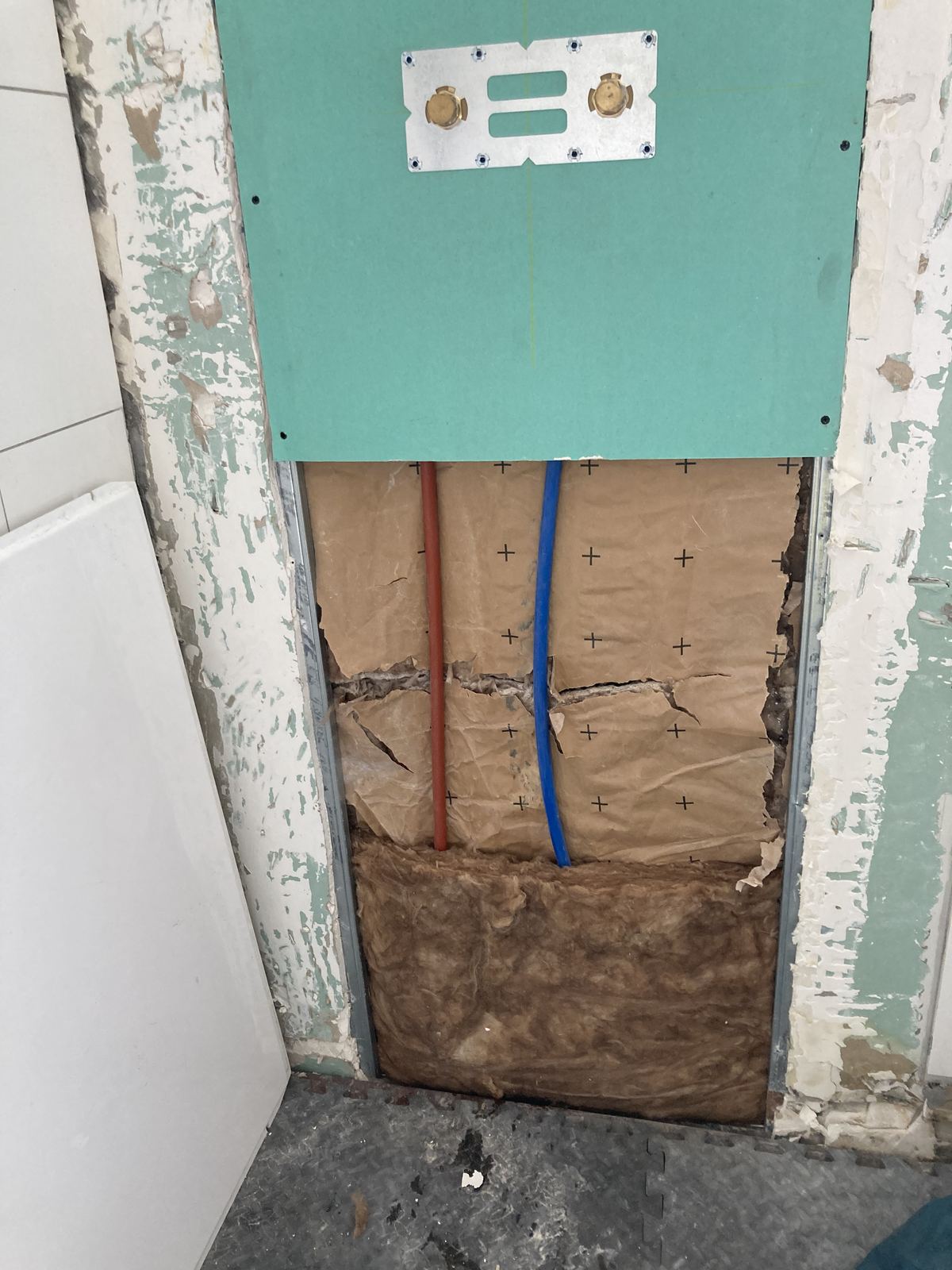

Mur ouvert pour reprise des arrivées d'eau de la douche

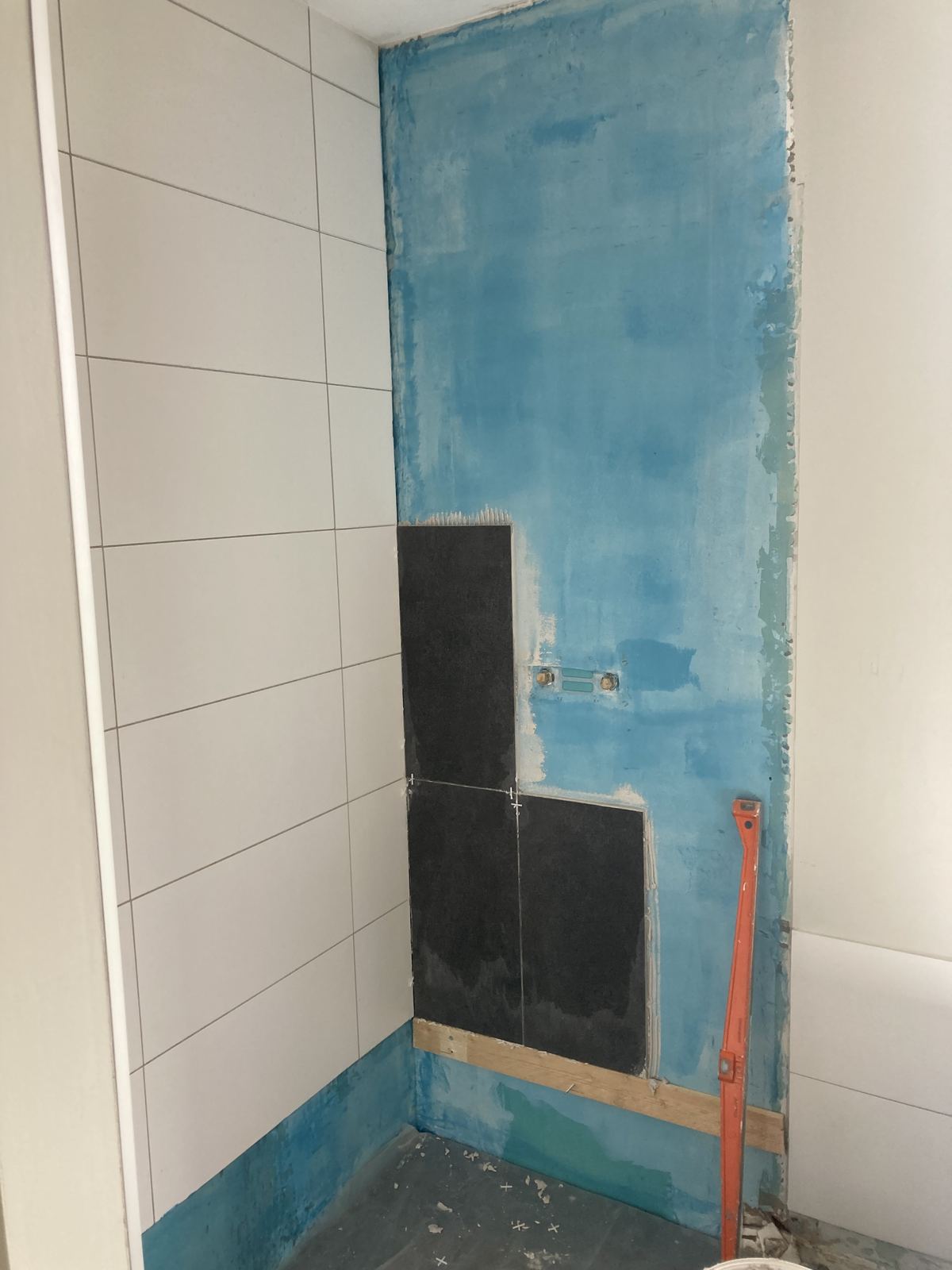

Démontage de la colonne de douche encastrée

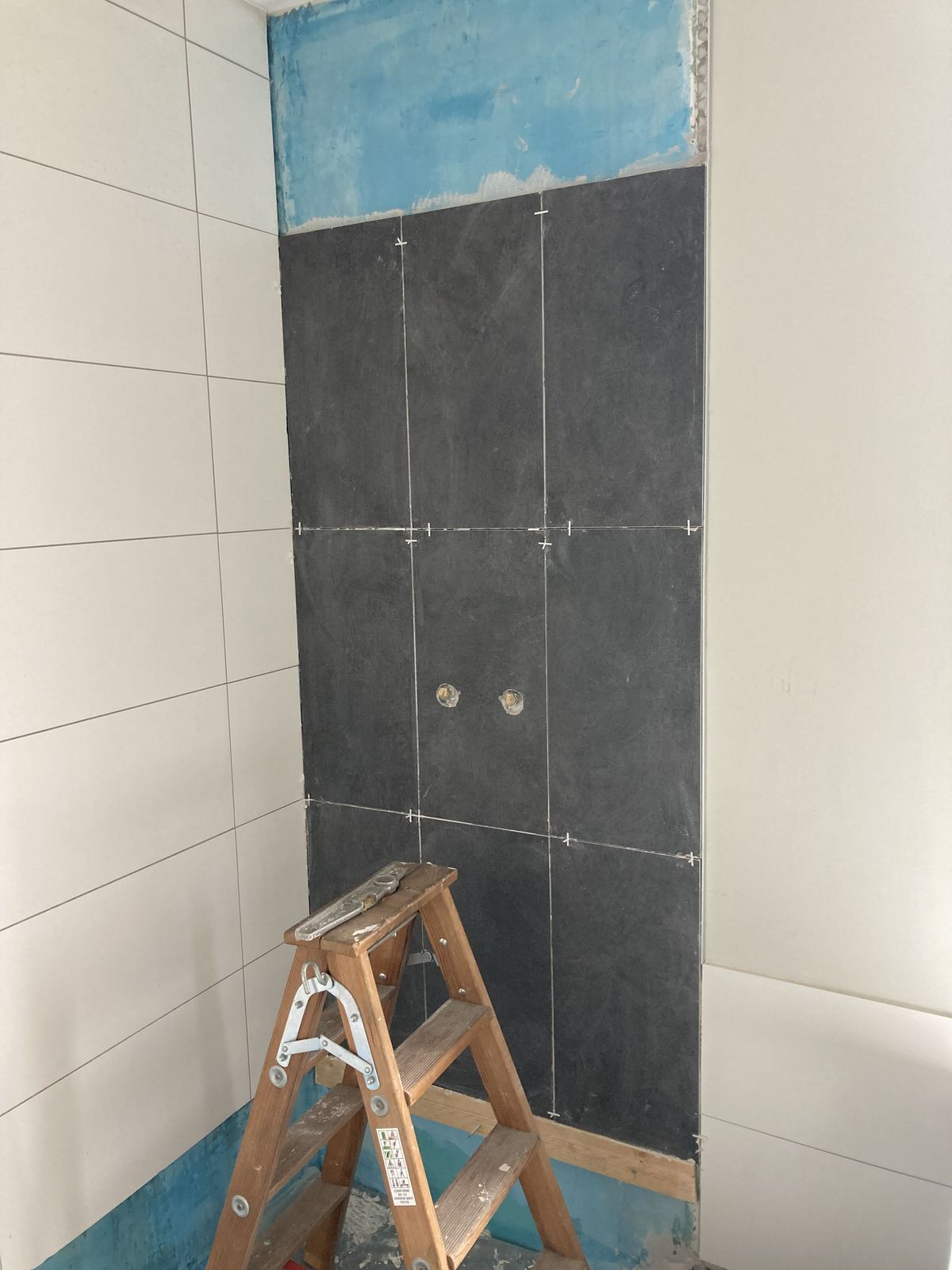

Étanchéité sous carrelage avant pose de la faïence

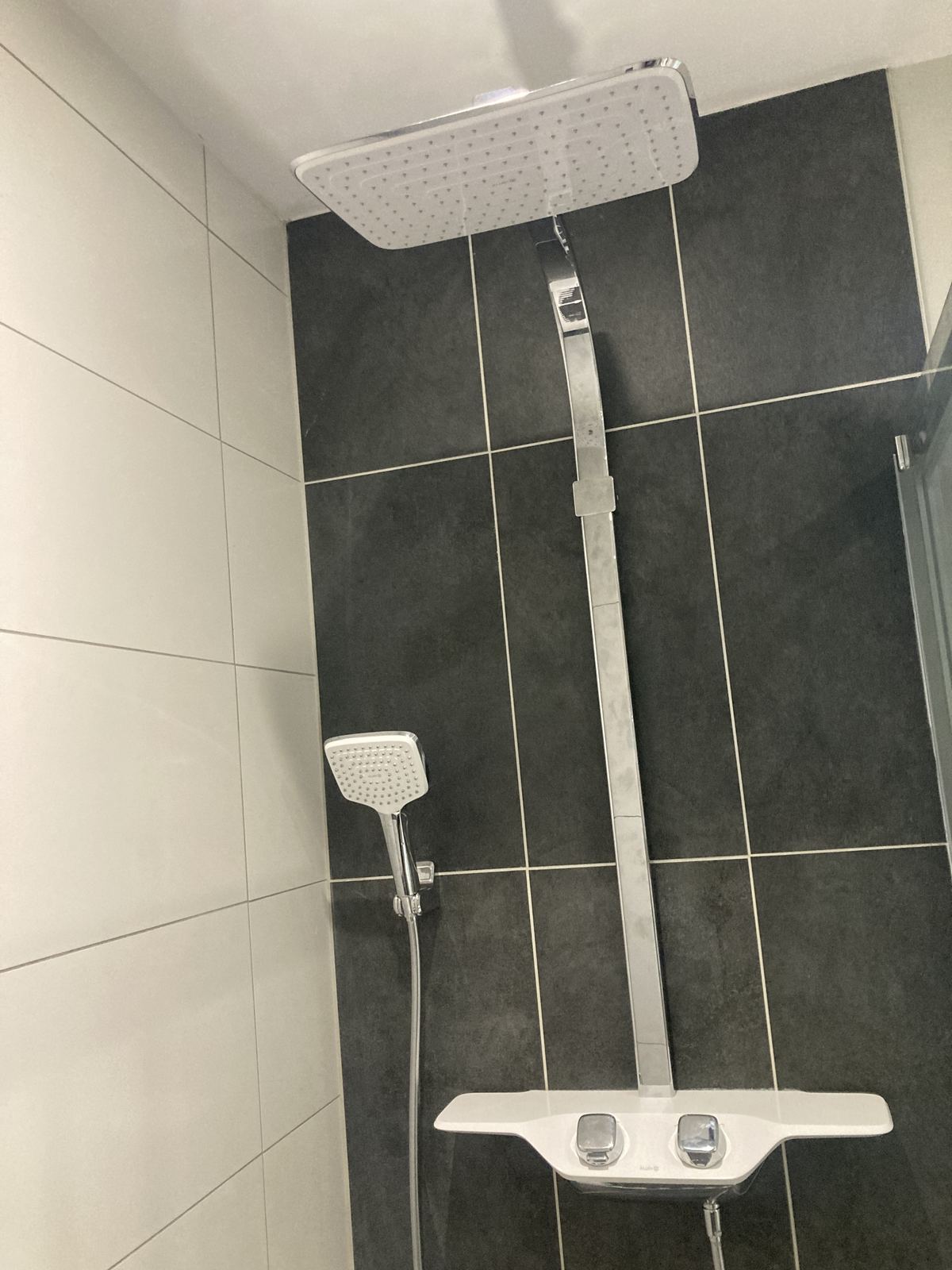

Pose de la nouvelle faïence grès cérame gris
Douche rénovée avec joints hydrofuges
1/1
Salle de bain & sanitaires

Rénovation d'une colonne de douche encastrée

Douche : colonne de douche encastrée sur laquelle des fuites sont apparues et dont le mitigeur thermostatique est défaillant.

Après échanges sur les différentes possibilités avec les clients, il a été décidé de démonter la colonne et donc de refaire la faïence de la douche de façon localisée.

Était également à refaire l'évacuation du receveur, qui ne s'écoulait pas correctement (la cause étant la mise en place d'un flexible annelé d'évacuation formant une contre-pente).

Le but était de laisser un maximum de faïence en place. L'impératif était donc de démonter avec précaution et de trouver une nouvelle faïence s'accordant parfaitement en taille et en esthétique à celle restant en place. La faïence démontée a été remplacée par un grès cérame gris de belle qualité, fourni par Somatem Amiens.

  • Mise en place de protections mousse au sol
  • Démontage de la colonne de douche encastrée
  • Démontage de la faïence du mur où se trouve la colonne, et en bas des deux autres murs, pour pouvoir retirer le receveur (qui sera remis en place)
  • Démontage des plaques de plâtre abîmées
  • Retrait et revalorisation des déchets
  • Reprise des arrivées d'eau
  • Reprise des murs
  • Mise en place d'une étanchéité sous carrelage
  • Colle spéciale pièce humide
  • Joints de carrelage hydrofuges
  • Évacuation en PVC rigide
  • Bonde gros débit avec tuyauterie visitable
  • Double joints silicone

Une nouvelle colonne de douche sera ensuite installée — l'objet d'une prochaine publication.

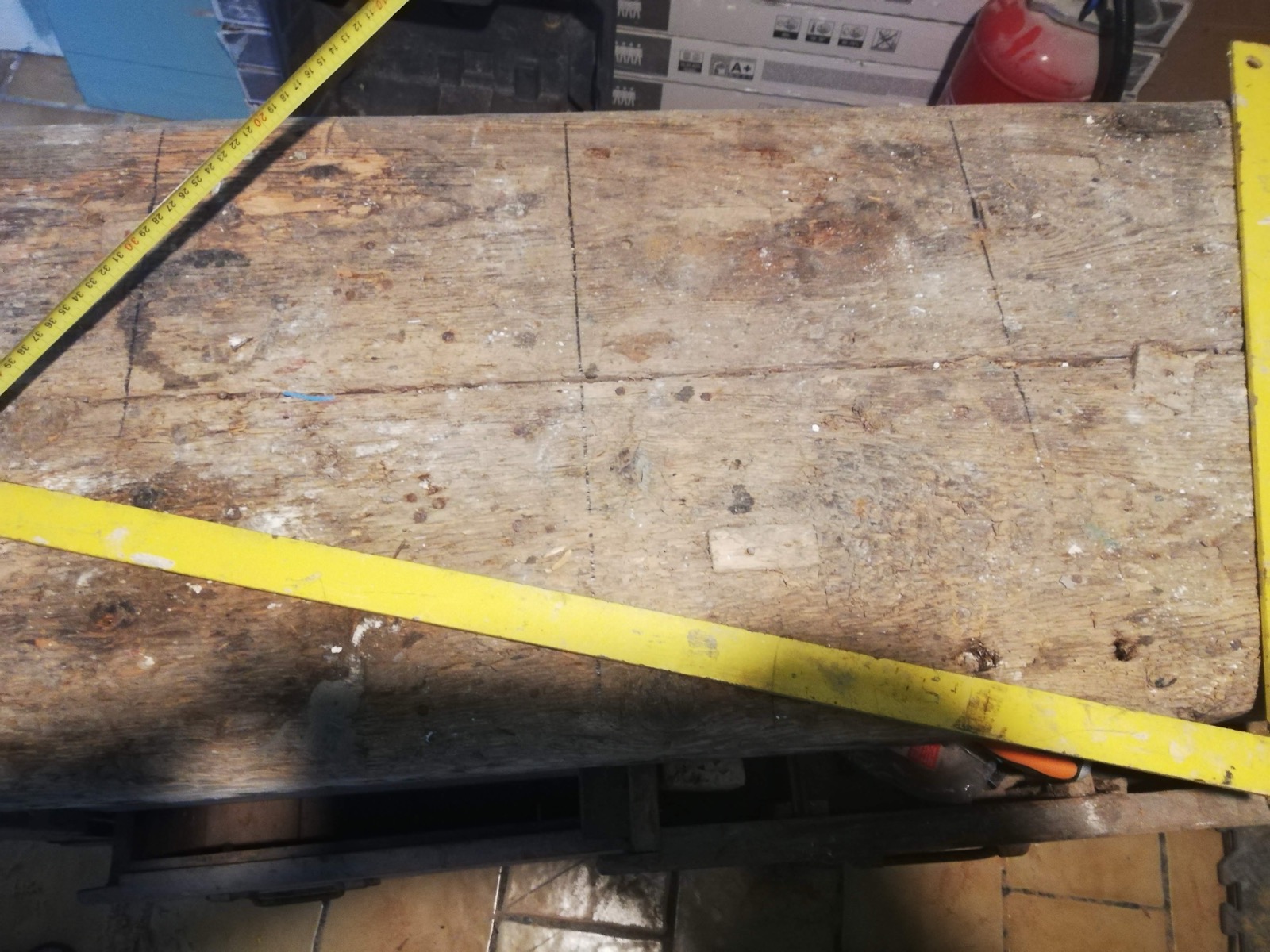

Établi de tapissier avant rénovation, prise de mesures

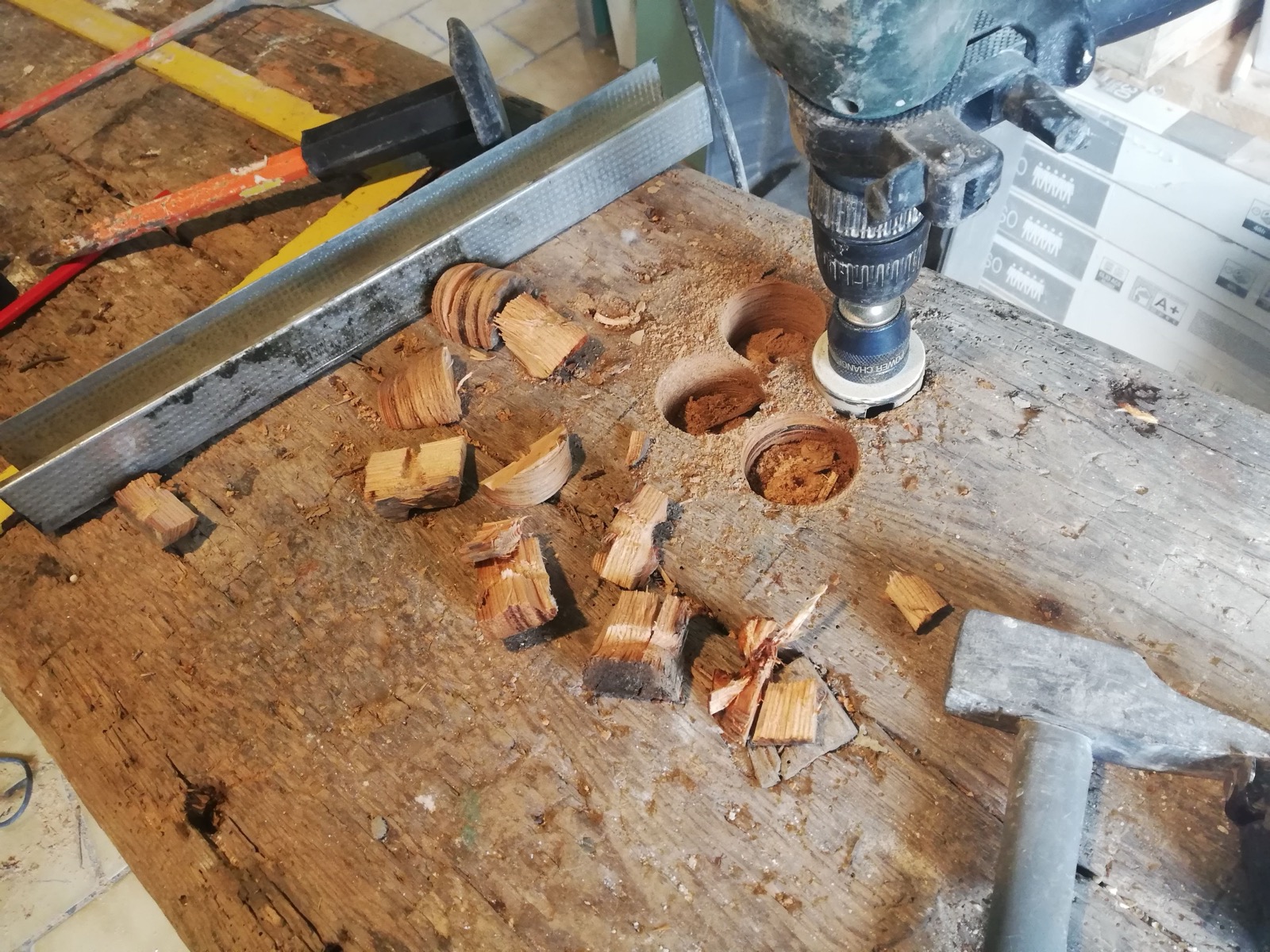

Perçage du plateau pour l'encastrement des vasques

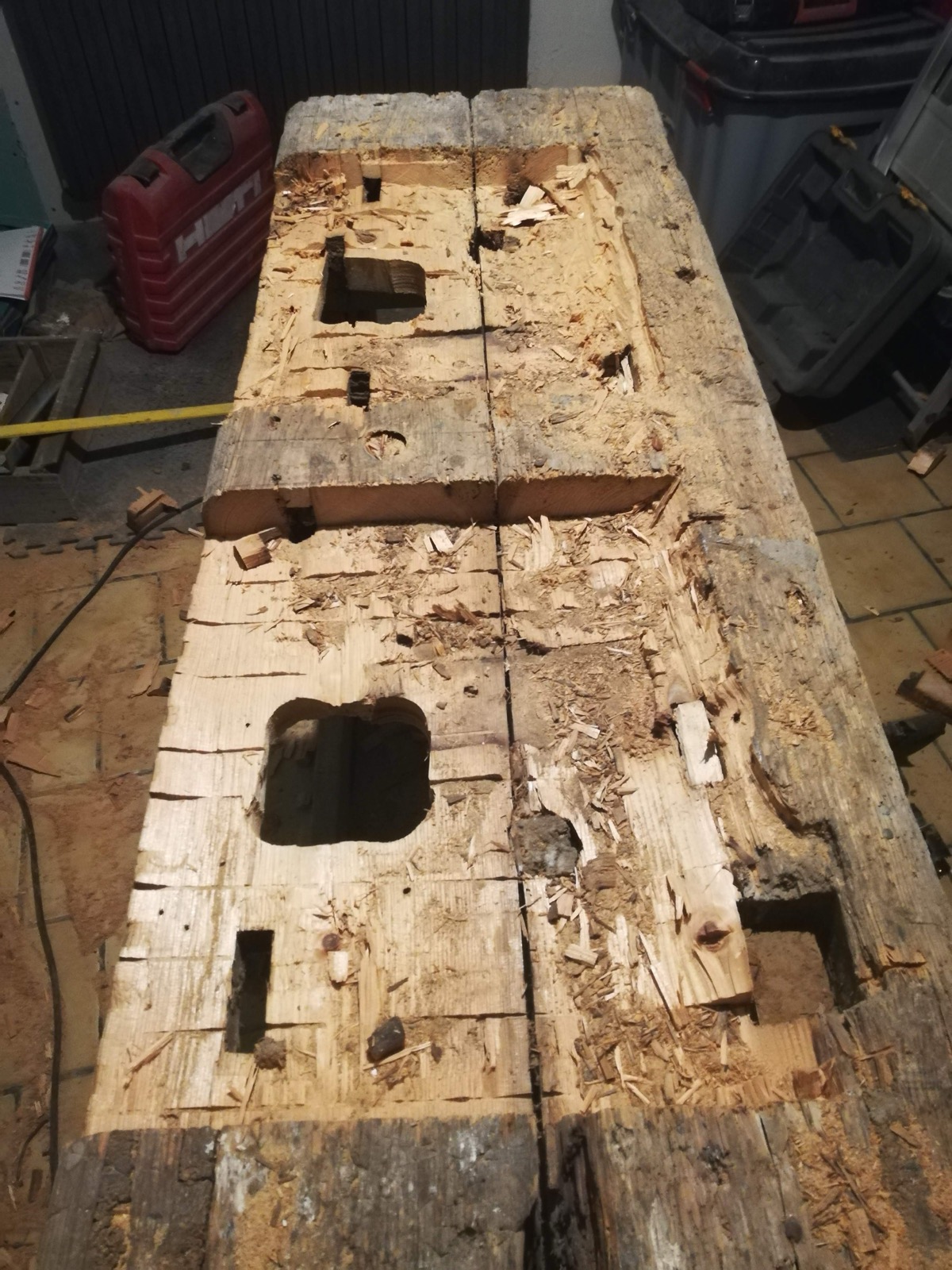

Réparation du plateau avec des sections de bois retaillées
Meuble sous vasques relooké, esprit indus vintage, double vasque encastrée

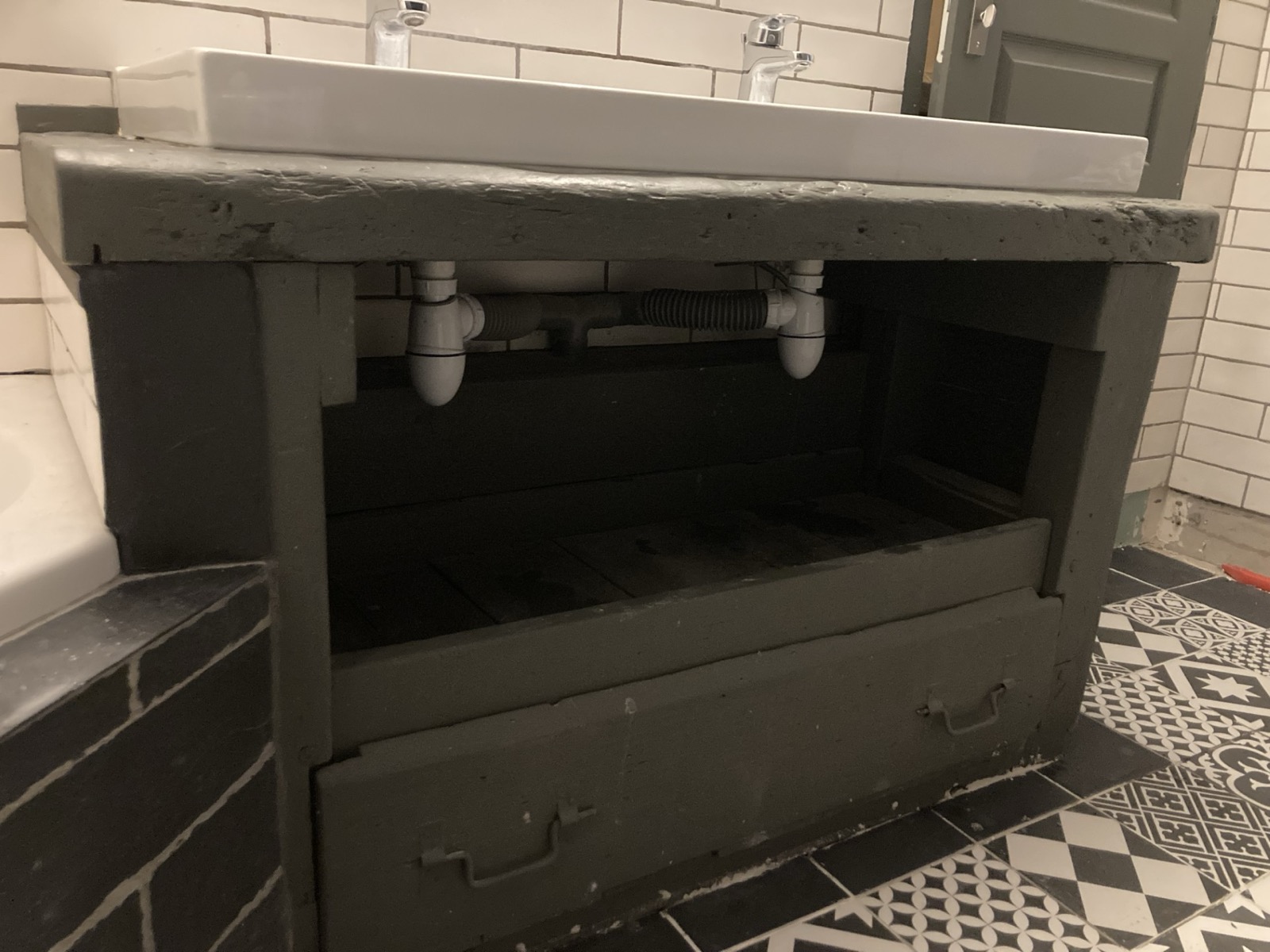

Raccordement des arrivées d'eau et des évacuations sous le meuble vasque
1/1
Salle de bain & sanitaires

Relooking d'un établi de tapissier en meuble sous vasques

Relooking d'un établi de tapissier en meuble sous vasques, pour un esprit de salle de bain « indus vintage ».

Étapes de la rénovation :

  • Modification du plateau pour l'encastrement des vasques
  • Réparation du plateau par la mise en place de sections de bois retaillées, puis rebouchage et ponçage
  • Mise en peinture avec application d'un vernis étanche spécial pièces humides
  • Fixation au mur avec mise en place des arrivées d'eau et des évacuations

Reste à faire quelques finitions : plinthe en partie basse et nettoyage.

Un vrai plaisir de redonner vie à ce meuble de nos aïeuls et de réaliser cette pièce néo-rétro.

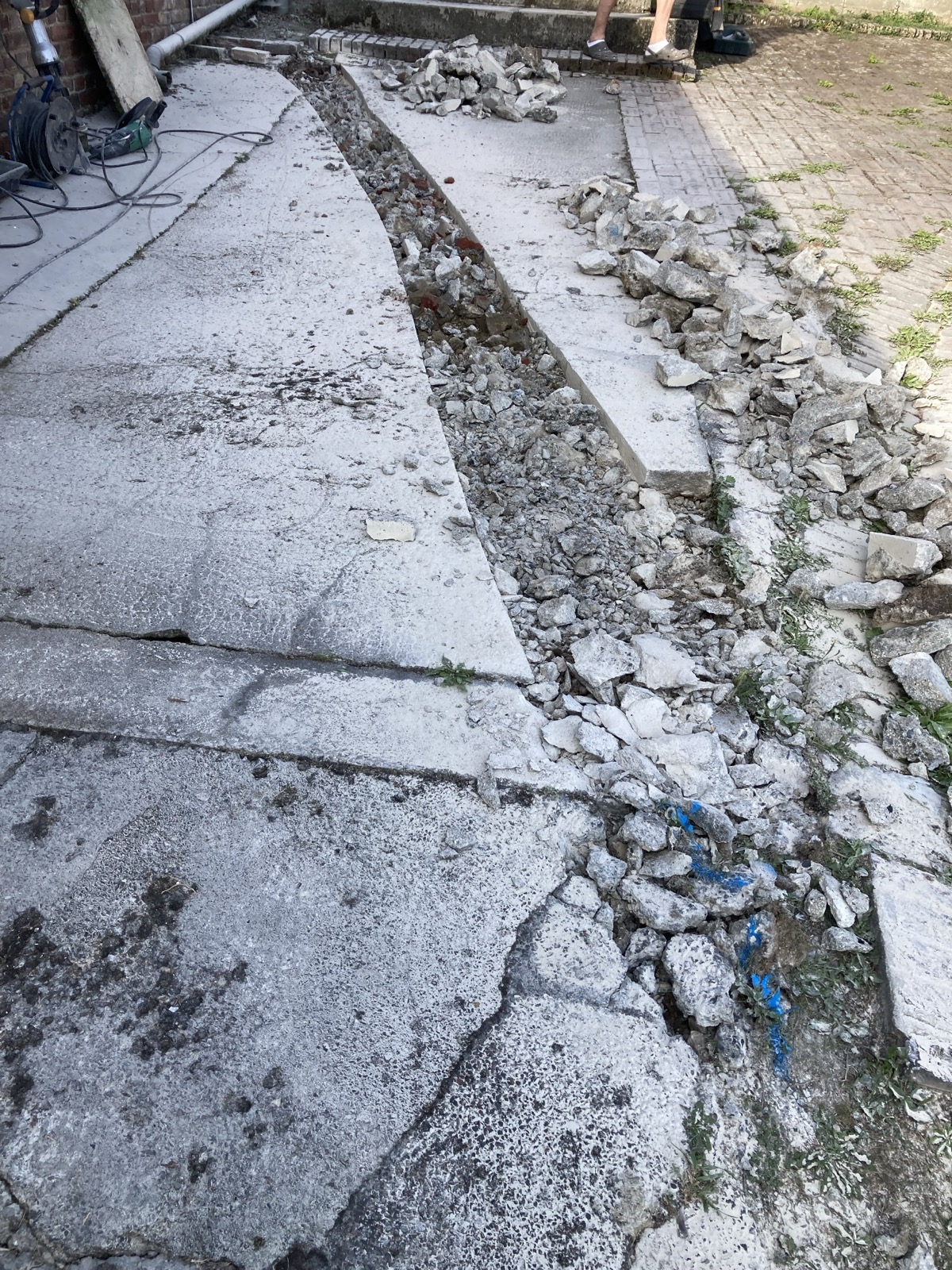

Découpe de la dalle béton et ouverture de la tranchée pour la nouvelle alimentation d'eau

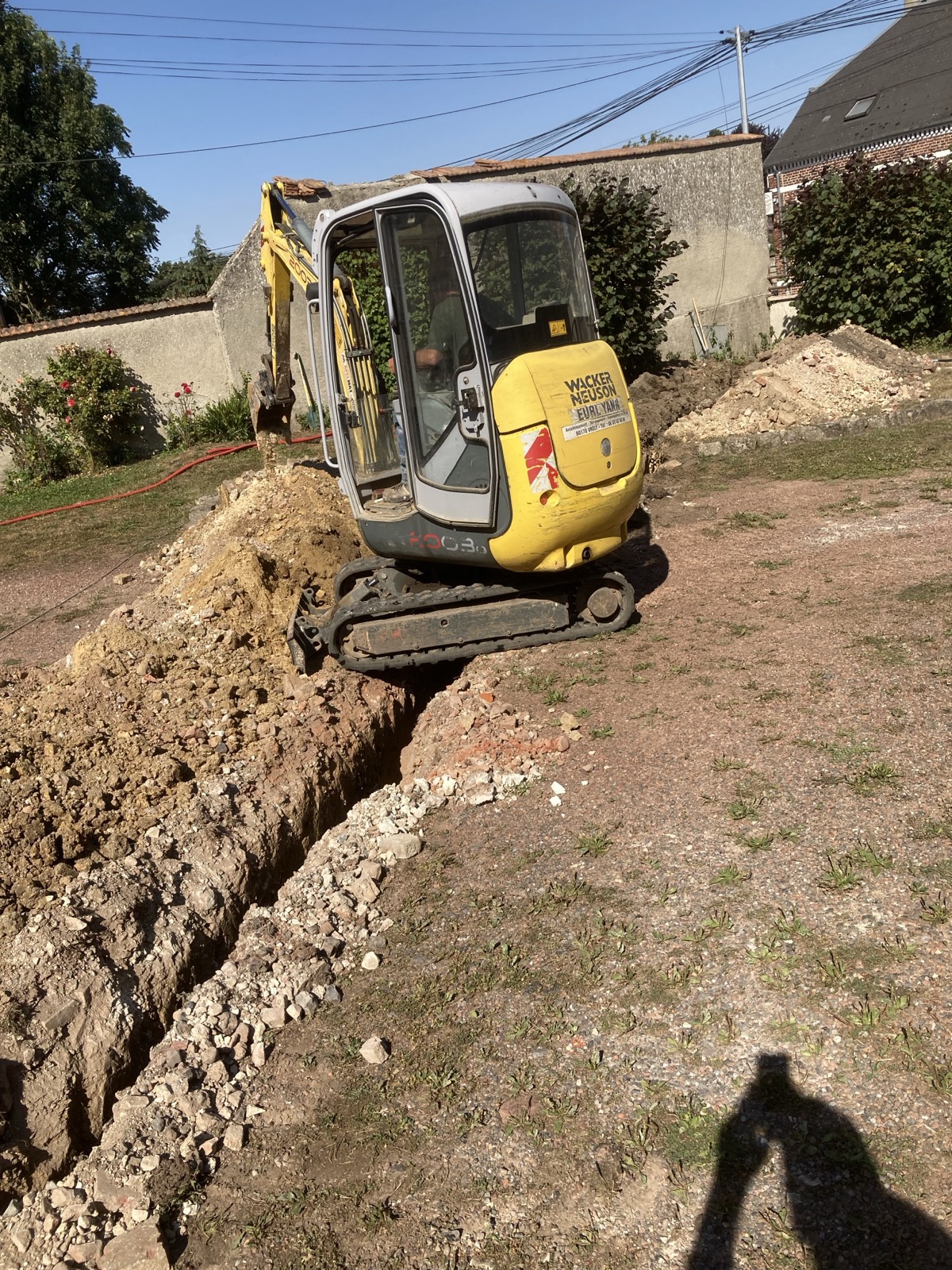

Terrassement à la mini-pelle pour la pose de la canalisation d'alimentation en eau potable

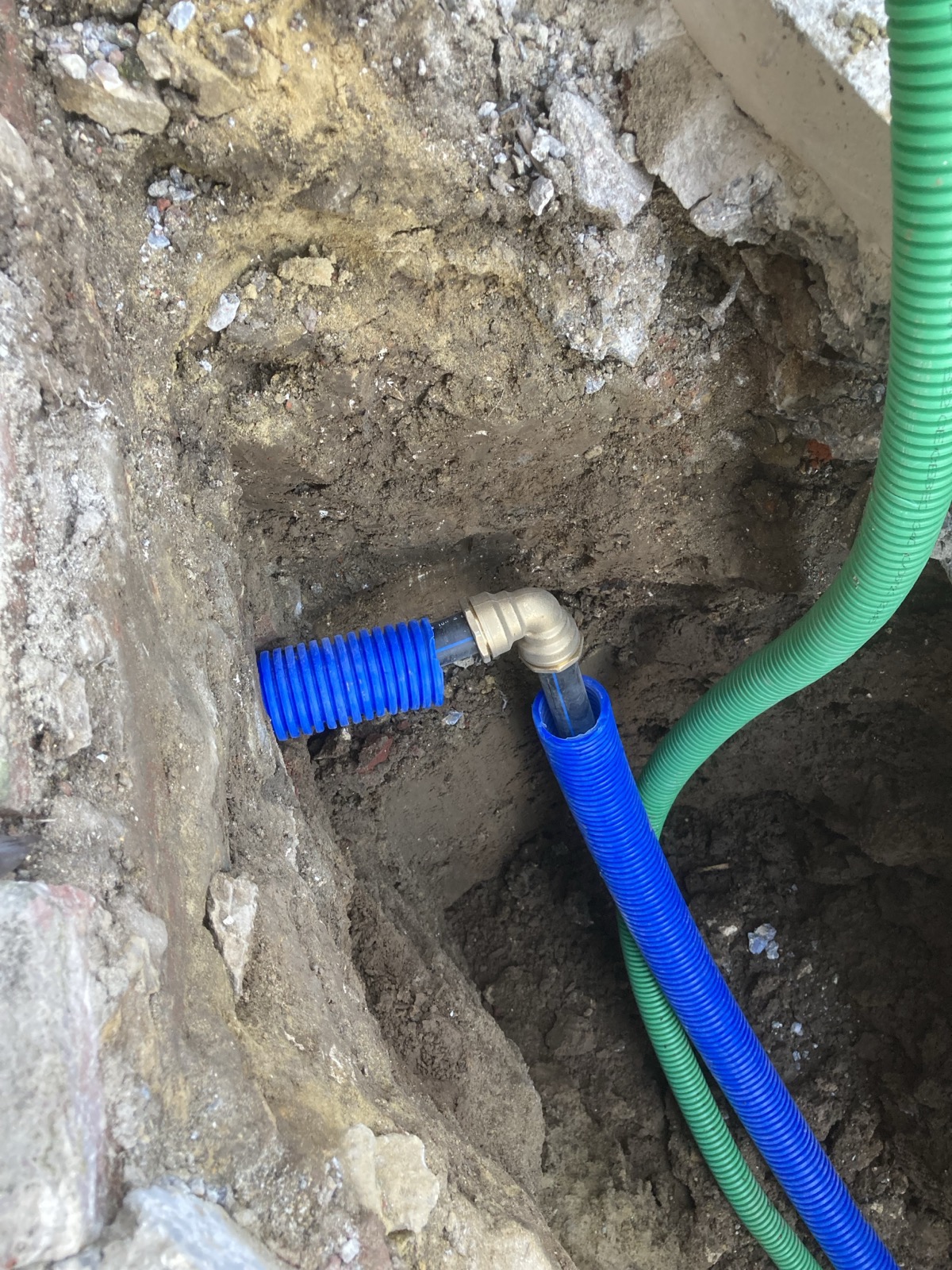

Raccord laiton sur tuyau PEHD sous gaine TPC bleue, avec la gaine électrique du client

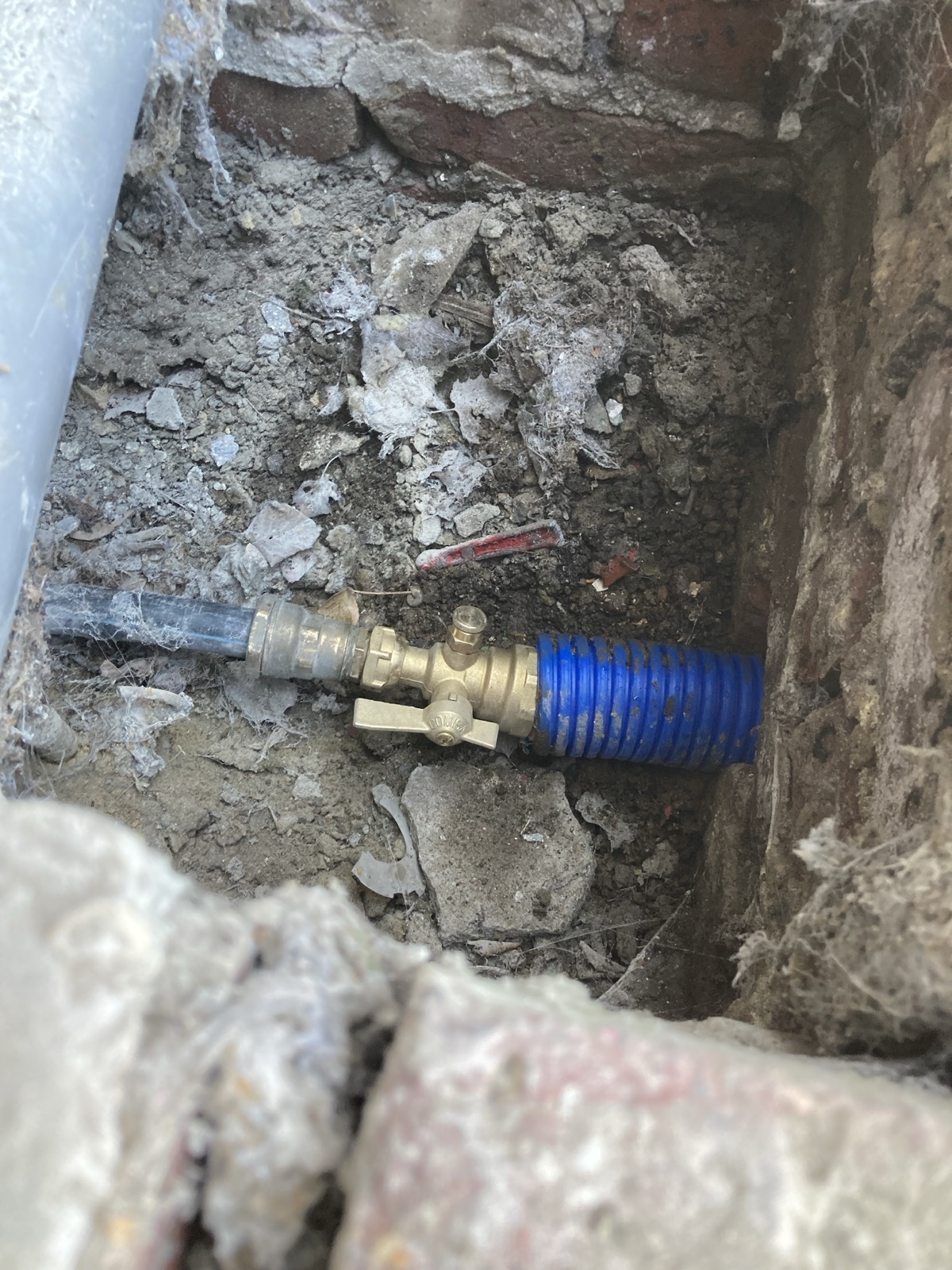

Robinet d'arrêt raccordé sous gaine TPC bleue, près du compteur d'eau
1/1
Plomberie

Remplacement d'une alimentation en eau potable sur 40 mètres linéaires

Suite à une fuite entre le compteur d'eau et l'habitation, remplacement de la canalisation d'alimentation en eau potable sur une distance de 40 mètres linéaires, dans le respect des normes en vigueur.

Caractéristiques techniques :

  • Tuyau PEHD Ø32 (NF EN 12201) : matériau résistant et agréé pour l'eau potable, diamètre choisi en fonction de la distance pour garantir un débit optimal
  • Profondeur de pose : 1,20 m, conformément au DTU 60.1 et au fascicule 70 du CCTG, pour éviter tout risque de gel
  • Lit de sable de 10 cm sous et au-dessus du tuyau, pour une protection et une stabilité maximales
  • Gaine TPC bleue sur l'ensemble des 40 ml — au-delà de la seule obligation sous dalle et zones carrossables, par simplicité et bon sens
  • Filet avertisseur bleu pour signaler le réseau lors de futurs travaux

Étapes réalisées :

  • Découpe de la dalle béton
  • Ouverture de la tranchée
  • Mise en place du lit de sable
  • Pose du PEHD sous gaine TPC
  • Test d'étanchéité
  • Remblaiement

Merci à Yann pour un terrassement précis et efficace : un travail « à l'ancienne », gage de qualité et de durabilité.

Ces normes garantissent la propreté de l'eau, la résistance à la pression et la pérennité de l'installation, tout en protégeant le réseau contre les variations de température. Une installation solide, invisible une fois recouverte, mais essentielle pour un confort durable.

Le client en a profité, avec mon aide, pour passer ses câbles électriques et autres réseaux dans la tranchée : un chantier réalisé dans la bonne humeur et la convivialité.
